2020-08-29

CloudFormation による ECS の Blue/Green デプロイを CodePipeline から実行する

今年5月にAWS CloudFormation による Amazon ECS のブルー/グリーンデプロイがサポートされた。 これの AWS CodePipeline からの実行を試した。

サンプルコードはこちら。

仕組み

ECS ではローリング更新と Blue/Green デプロイの2種のデプロイ方式がサポートされている。 （Blue／Greenデプロイについての説明はここでは割愛する。）

ECS の Blue/Green デプロイにおいては AWS CodeDeploy が新旧のコンテナ間のトラフィックをコントロールするのだが、 以下のセクションを CloudFormation のテンプレートに追加することで、 変更セット実行時に内部的に AWS CodeDeploy を起動し、Blue／Green デプロイを実行してくれる。

  • AWS::CodeDeployBlueGreen 変換を呼び出す Transform セクション
  • AWS::CodeDeploy::BlueGreen フックを呼び出す Hooks セクション
  • Blue／Green デプロイをトリガーする ECS リソース

冒頭のサンプルコードから Transform セクションと Hooks セクションを抜粋したものが以下。

Transform:
  - 'AWS::CodeDeployBlueGreen'
Hooks:
  CodeDeployBlueGreenHook:
    Properties:
      TrafficRoutingConfig:
        Type: TimeBasedCanary
        TimeBasedCanary:
          StepPercentage: 15
          BakeTimeMins: 5
      Applications:
        - Target:
            Type: 'AWS::ECS::Service'
            LogicalID: ECSDemoService
          ECSAttributes:
            TaskDefinitions:
              - BlueTaskDefinition
              - GreenTaskDefinition
            TaskSets:
              - BlueTaskSet
              - GreenTaskSet
            TrafficRouting:
              ProdTrafficRoute:
                Type: 'AWS::ElasticLoadBalancingV2::Listener'
                LogicalID: ALBListenerProdTraffic
              TargetGroups:
                - ALBTargetGroupBlue
                - ALBTargetGroupGreen
    Type: 'AWS::CodeDeploy::BlueGreen'

注意点として、 CloudFormation を使用して ECS の Blue/Green デプロイを実行する場合、 いくつかの考慮事項がある。

例えば、上記の Hooks セクションを見ると Blue と Green の2つの ECS タスクや、トラッフィックを捌くロードバランサのリスナーが含まれているように、 1つのテンプレートにこれらのリソースをすべて含めなければならない。

その他にも、クロススタック参照が使えないなどの項目があるため、 採用時はそれらを許容できるかどうか確認する必要がある。

やってみた

以下のように AWS CodePipeline 上で変更セットを作成、実行することで ECS の Blue/Green デプロイを実行した。

  Pipeline:
    Type: AWS::CodePipeline::Pipeline
    Properties:
      ArtifactStore:
        Type: S3
        Location: !Ref ArtifactStore
      Name: !Ref 'AWS::StackName'
      RoleArn: !Ref CodePipelineServiceRoleArn
      Stages:
        - Name: Source
          Actions:
            - Name: Source
              ActionTypeId:
                Category: Source
                Owner: AWS
                Version: '1'
                Provider: CodeCommit
              OutputArtifacts:
                - Name: source
              Configuration:
                RepositoryName: !Ref RepositoryName
                BranchName: master
              RunOrder: 1
        - Name: Build
          Actions:
            - Name: Build
              InputArtifacts:
                - Name: source
              ActionTypeId:
                Category: Build
                Owner: AWS
                Version: "1"
                Provider: CodeBuild
              Configuration:
                ProjectName: !Ref BuildProject
              OutputArtifacts:
                - Name: build
              RunOrder: 1
        - Name: CreateChangeSet
          Actions:
            - Name: CreateChangeSet
              InputArtifacts:
                - Name: build
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Version: '1'
                Provider: CloudFormation
              Configuration:
                ActionMode: CHANGE_SET_REPLACE
                StackName: !Ref EcsStackName
                Capabilities: CAPABILITY_AUTO_EXPAND,CAPABILITY_IAM
                ChangeSetName: update
                RoleArn: !Ref CloudFormationServiceRoleArn
                TemplatePath: 'build::cloudformation/ecs.yml'
                TemplateConfiguration: 'build::cloudformation/stack-config.json'
        - Name: ExecuteChangeSet
          Actions:
            - Name: ExecuteChangeSet
              InputArtifacts:
                - Name: build
              ActionTypeId:
                Category: Deploy
                Owner: AWS
                Version: '1'
                Provider: CloudFormation
              Configuration:
                ActionMode: CHANGE_SET_EXECUTE
                StackName: !Ref EcsStackName
                Capabilities: CAPABILITY_AUTO_EXPAND,CAPABILITY_IAM
                ChangeSetName: update
              RunOrder: 1

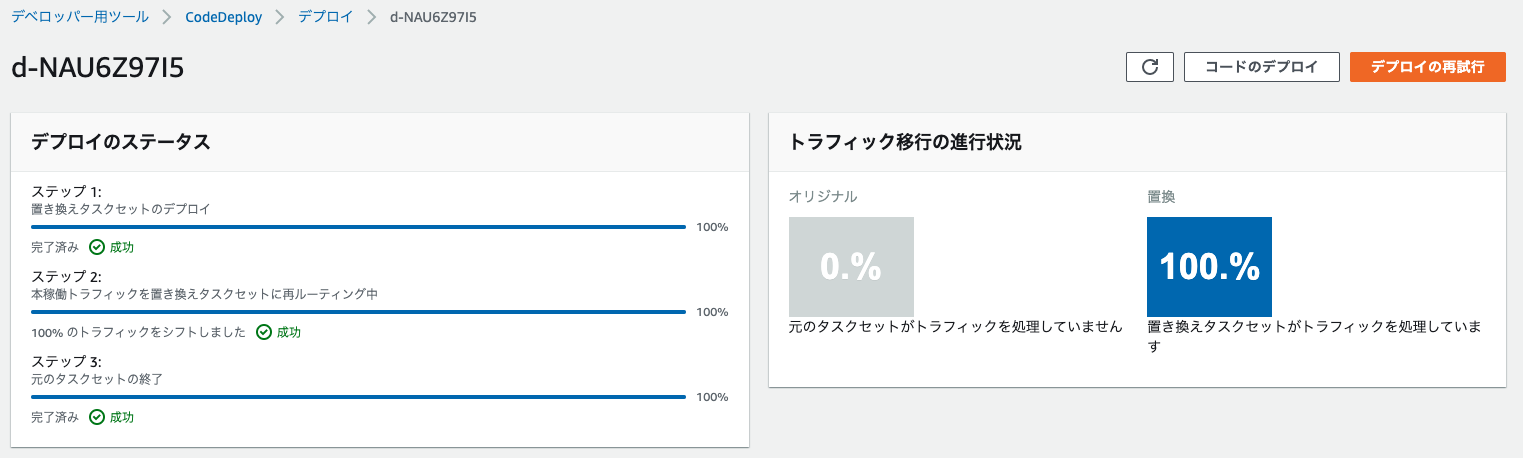

Dockerイメージを適当に更新して上記のパイプラインを起動すると、 以下の通り CodeDeploy による Blue/Green デプロイが実行された。

codedeployCodeDeploy によるトラフィック移行の様子。

感想

技術調査の過程で、これまでの CloudFormation を使わない ECS Blue/Green デプロイも試してみたのだけれど、 ECS Blue\Green デプロイ用の CodeDeploy リソースの CloudFormation による作成がサポートされていなかったり、 ECS 周りのリソース更新が CloudFormation 外で行われるため IaC がやりづらかったり、 やや使いづらい印象を受けた。

一方で今回サポートされた機能では、 ECS の作成から更新まですべてを CloudFormation 上で完結できるのが嬉しい。 考慮事項が許容できるか次第だが、プロダクション環境でも1選択肢として前向きに検討したい。
